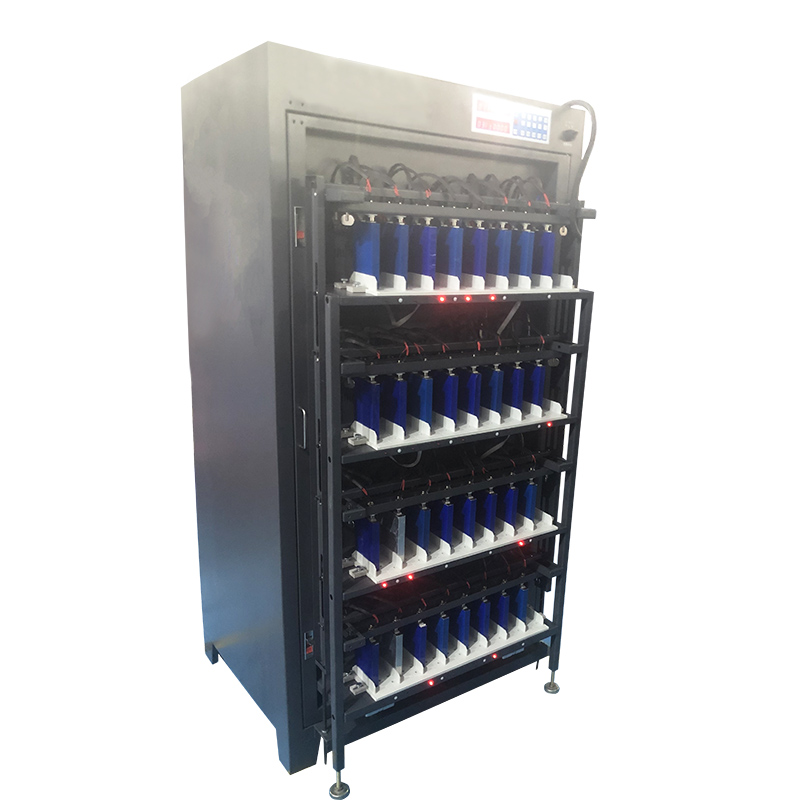

5V 60A 64 canales Máquina de clasificación de capacidad de batería de celda prismática de retroalimentación de energía

Máquina de prueba de capacidad de batería con función de retroalimentación de energía.

Orden (Moq) :
1 set
Origen del producto :
Porcelana
Garantía :
Garantía de un año con soporte de por vida
Cumplimiento :
Certificado por CE
Artículo No. :
Acey-CT560-64
Marca :
Acey
Tiempo de entrega :
7 días

Contacta ahora

Detalle del producto

5V 60A 64 canales Máquina de calificación de capacidad de celda prismática de batería de retroalimentación

Características del equipo y estructura de apariencia:

Características del sistema:

1. El punto único es independiente, y los pasos de carga y descarga se pueden configurar de forma independiente para cada canal de prueba de batería.

2. La precisión del equipo es 0. 05%, el tiempo de registro de datos es 1S / Tiempo, y la estabilidad es alta.

3. El software tiene una función potente e interfaz de máquina amigable.

4. La interfaz de prueba de cuatro cables garantiza una alta precisión de medición.

5. Concepto de diseño modular, fácil de mantener.

La estructura del equipo se compone principalmente de las siguientes partes:

1. Plaón de CPU independiente, tablero de teclado doble, operación lateral doble frontal y posterior, todo el control de transmisión unificado del gabinete;

Corriente constante de 2.4 canales y módulo de control de voltaje constante

3. Dos módulo de inverttor AC / DC de forma de AC / DC;

4. Modo de sujeción automática pneumática.

Estructura y principio de funcionamiento del sistema
Composición del sistema
1. Equipo de formato de batería de litio y clasificación de capacidad.
2. Computadora con interfaz USB (Self proporcionada).
3. USB a 485 Convertidor de interfaz y línea de comunicación o cinco tipos de línea de conmunicación y cabezal de cristal.
4. Sistema de escaneo de la batería.
5.Acey Software de producto.

Principio del sistema
El equipo está conectado y controlado por una computadora, enviando instrucciones y recopilando datos;

El teclado puede operar manualmente el equipo y mostrar los parámetros y el estado;

Bajo el comando de la CPU, la placa de corriente constante tiene la función de corriente constante y voltaje constante.	Cuando se carga la batería, la fuente de alimentación bidireccional convierte el CA en 12V CC, y el control de carga y la detección de la batería se realizan a través de la placa de corriente constante.
Cuando la batería se descarga, el proceso es opuesto a la carga, primero el voltaje de la batería se eleva a 12V mediante una placa de corriente constante, y luego la corriente continua se convierte en la corriente alterna mediante la fuente de alimentación bidireccional, que se alimenta a la red de distribución de CA de la fábrica, a fin de realizar la retroalimentación de energía de la energía de la batería.	El efecto de ahorro de energía es notable: la medición real muestra que el consumo de energía del equipo de equipo se reduce en más del 40%en comparación con el equipo tradicional, la tasa integral de ahorro de energía es más del 60%y el consumo de energía se ahorra en más del 60%, lo que ahorra muchos costos para los fabricantes de baterías.
Parámetros técnicos principales:	Número de canales de equipos
64 canales	Dimensión externa
Longitud 920* Ancho 1028* Altura 1843 (el tamaño está sujeto al modelo real)	Color de chasis
Estándar gris-blanco /negro gris (se puede personalizar)	Tipo de abrazadera
AL CLAMP PARTIR DE BATERÍA DE BATERÍA Y CLAMPA DE ALIGATOR (opcional) 81 mm	Espacas de abrazadera
	Bandeja de batería delicada
	Admite las especificaciones de la batería
Dimensiones compatibles con la batería: longitud 65-230 mm;	espesor 16-72 mm;
Altura 80-230 mm;
Pestaña de batería Distancia central 45-150 mm.	Modo de control de canales
Cada batería tiene una fuente constante de corriente constante y una fuente de voltaje constante, que es estable y sin choque, y puede realizar el inicio, la detención, la pausa, la continuación y la protección.	Cada canal tiene un voltaje constante independiente y un circuito de control de hardware de corriente constante.
La precisión de la corriente de carga y la corriente de descarga de cada canal se puede calibrar automáticamente por software.	Fuente de alimentación
Sistema trifásico de cinco hilos AC380V '± 10%, 50Hz	Indicadores de rendimiento de retroalimentación de ahorro de energía
Modo de ahorro de energía	Descargar energía de regreso a la cuadrícula
Factor de potencia	0.99@220vac, carga completa, cuadrícula thdu â ¤2%
Armónicos actuales	<5% @220VAC, carga completa, cuadrícula thdu â ¤2%
Índice de eficiencia del departamento de energía	Carga â ¥ 80%, descarga â ¥ 70%
Voltaje de conexión de la cuadrícula	176-264V AC
Frecuencia de conexión de la cuadrícula	47-53 Hz
Consumo de energía de trabajo	1. â ¤ 23kw Modo de accionamiento bidireccional 2. Rectificación sincrónica Descargar de regreso al modo de cuadrícula
Misma frecuencia y la misma amplitud	Función de protección de la isla de alimento

Apoyo	Función de protección de la sección de potencia
Voltaje de cuadrícula	protección
Valor excesivo de frecuencia de la cuadrícula	protección
Método de medición del canal	Medición estándar de cuatro hilos Ambiente de trabajo Temperatura -10 ~ 40, humedad relativa 80% 80%
Comentario de estado	Estado Tri-Color Light
Método de enfriamiento Entrada de aire natural, escape hacia arriba
Ambiente de trabajo	Téperatura
-10 ~ 40 ° C.	Homidez relativa
Modo de disipación de calor	Viento natural en el escape hacia arriba
Canales	parámetros
Modo de voltaje constante de carga	Voltaje constante de hardware, corriente constante y conversión de voltaje constante sin impacto.
Rango de medición de voltaje	DC 0 ~ 5V
Rango de voltaje de la batería	Carga dc 0 ~ 4.5V;
descarga DC 4.5 ~ 2V	Rango de voltaje constante ï½DC 2 ~ 4.5V ï½Precisión de voltaje
± 0.05%fs, resolución 0.1 mv	Estabilidad de voltaje
â ¤ (± 1 mv)	Coeficiente de temperatura de voltaje
(± 0.001%RDG.	Rango actual
CARGA DC 100MA	60A;
Descarga DC 100MA	60A
Precisión actual	± 0.05%fs, resolución 0.1 mv
Estabilidad actual	â¤Â±1%
â ¤ (± 1MA)	Coeficiente de temperatura actual
